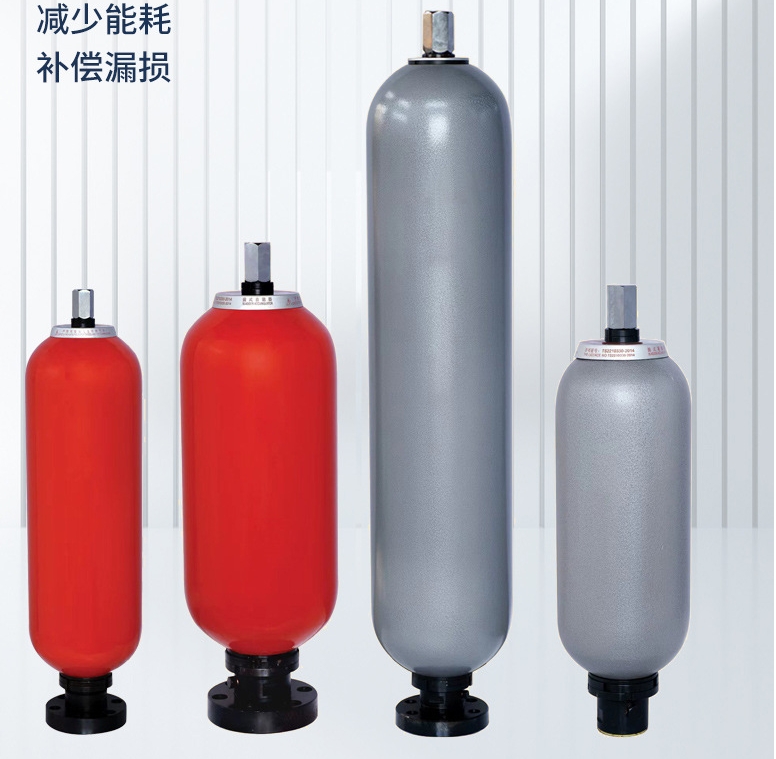

囊式蓄能器欧标HAC-L-63/3000-S-Y脉冲阻尼器支持ASME/CE认证

能器由一个锻造合金钢制壳体，一个橡胶防挤出部件，以及一个橡胶制胶囊组成。

1.常见的壳体材质包括锻造合金钢、不锈钢、铝合金、钛合金及复合材料。

2.我们可以提供多种不同的胶囊材质用以适配多种液体介质及不同的工作温度范围。

3.在不同的产品上我们会配备不同的防挤出系统（高压产品安装油阀、低压产品安装保护格网或保护纽扣)。

本产品可接受定制，可根据接口大小，流量大小，进行定制，尺寸可按照本产品标准尺寸进行参考，不同接口对应的单价不一样，详情咨询客服。

囊式蓄能器主要就是利用气体(一般为氮气)的可压缩性原理来蓄能的，其具体原理如下：在皮囊的内部充入氮气，外部则是由液压油包围，而当液压油不断增多时，皮囊就受到挤压而变形，气体体积遂之缩小，气压增大，这就是蓄能过程；而当气体膨胀时，液压油不断被排出，这就是释放能量的过程。

囊式蓄能器的工作方式是利用气体与液体的不同压缩性，将大量能量存储在一个紧凑的结构之内，从而可以实现在任意时间对压力液体介质的收集、存储和释放。

经过特殊设计的胶囊（蓄能器核心部件），可以在承压时形成三瓣形状以存储能量，并在需要时将带压的液体介质提供给系统。

蓄能器是可以使液压系统以更好的状态运转的基本元件之一。在液压系统中，蓄能器主要应用于以下情形：

1.存储能量以备系统紧急之需

2.减少系统压力波动

3.减少泵压力脉冲

标准型蓄能器（图1）

顶部可修饰蓄能器（图2）

SAE-法兰接头尺寸 （图3）

高压蓄能器

蓄能器的用途

蓄能器在液压系统中起着储存能量，稳定压力，减少功率消耗，补偿漏压，吸收压力脉动和冲击力等多种作用。

蓄能器的安装

1.蓄能器原则上应该使气阀朝上垂直安装，为便于维护和检查，气阀处应留有一定空间。
2.蓄能器的固定：蓄能器必须牢固地固定在托架或壁面上。
3.用于缓冲和吸收脉动时，应尽可能装在靠近振动源处。
4.蓄能器与液压泵之间应装设单向阀，当泵电机停止运转时防止蓄能器中所储存的压力油倒流。
5.蓄能器与管路系统间设置操作简便的截止阀，此阀供充气，调节放油速度或长时间停机时使用。
6.不得用焊接方法来固定蓄能器。

例如：Ф219系列和Ф299系列都有40L规格，用户选用Ф299系列的40L。压力等级为31.5MPa大口结构，螺纹连接,介质为液压油的蓄能器NXQ-AB-40/31.5-L-Y(Ф299)。如选择小直径系列的蓄能器,可省略。

3.若对蓄能器有特殊要求时,请同本公司商洽。

注意事项：

（1）不得用焊接、抑接或机械加工等方法来固定蓄能器。

（2）蓄能器严禁充氧气或空气。必须充氮气或其他惰性气体。

（3）作能量储存时,充气压力应低于液压系统最低工作压力的90%(一般为60-80%)。

（4）蓄能器安装后，应检查接口处是否漏气，漏油。

（5）蓄能器设置后，应按规定期进行气压检查。
